1.CKD电动滑块KBA发尘测量器
颗粒计算器:激光灰尘探测器
最小可测颗粒直径:0.1μm
吸入量:28.3/min

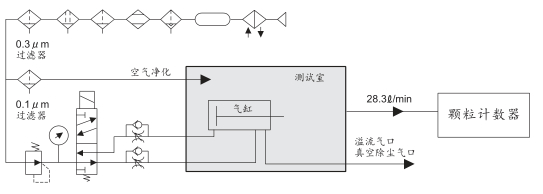

2.CKD电动滑块KBA发尘测试回路
3.CKD电动滑块KBA发尘测定方法
①在防静电的室内(丙烯树脂制、不锈钢制)设置CKD气缸。
②提供与颗粒计数器吸入量(28.3/min)相同流量的洁净空气(0.1μmCKD过滤器)。
③在不动作状态,确认颗粒计数器的值为“0”。
④使CKD气缸动作,测量动作中产生的颗粒。
※使用带密封的测试室,以确保除CKD气缸发尘外,其他的颗粒不进入室内。
4.CKD电动滑块KBA发尘测定条件
空气质量
气缸驱动用:「等级2.2.1」(JISB8392-1)
净化用:「等级2.2.1」+0.1μm气体过滤器
・气缸供应压力:0.5MPa
・气缸动作速度:一般速度(200mm/s)
・动作条件:无负荷、水平设置(与净化流量平行)
・对排气处理型的溢流气口配管,排放到测试室外。
・对真空除尘型的真空除尘气口配管,进行真空除尘(-26KPa)。
|
