CKD附导轨超小型气缸的使用介绍

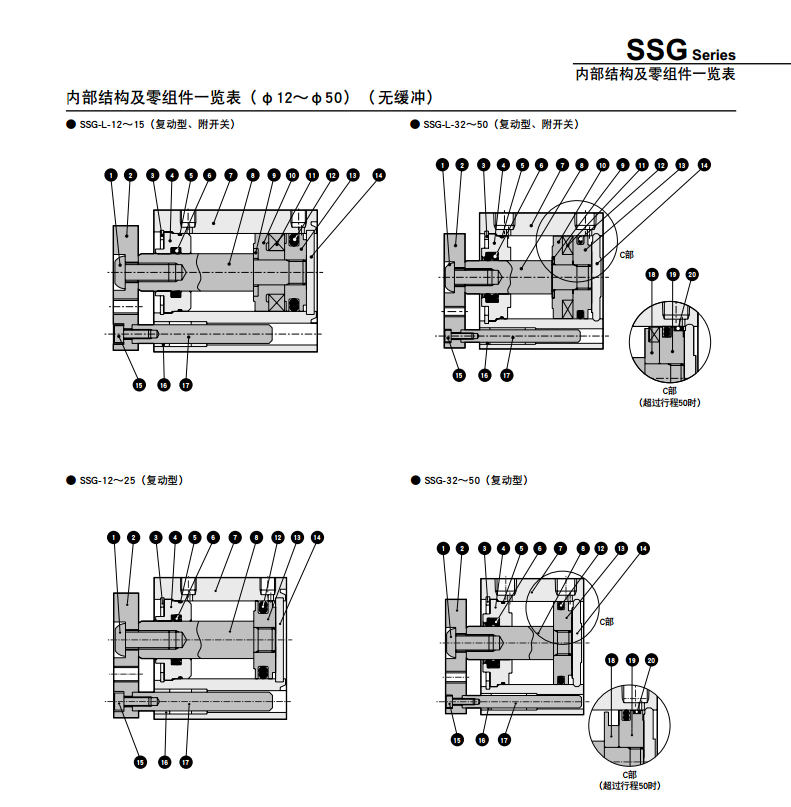

气缸内部结构及零组件名称材质备注一览表


No.1内六角螺栓（φ12）合金钢锌铬酸盐内六角圆头螺栓（φ16～50）合金钢锌铬酸盐
No.2端板铝合金耐酸铝
No.3C型止环钢磷酸盐被膜
No.4活塞杆轴环特殊铝合金耐酸铝
No.5O环Nitrile橡胶
No.6活塞杆油封Nitrile橡胶
No.7主体铝合金硬质耐酸铝
No.8活塞杆不锈钢（φ12～φ25）φ16～φ25：工业用镀铬钢（φ32～φ50）工业用镀铬
No.9垫片垫圈不锈钢φ20～50
No.10垫片不锈钢（φ12）聚酰胺（φ16～φ50）
No.11磁铁塑料
No.12活塞油封Nitrile橡胶
No.13活塞铝合金铬酸盐
No.14护板不锈钢（φ12～φ25）耐酸铝铝合金（φ32～φ50）耐酸铝
No.15内六角螺栓合金钢锌铬酸盐
No.16金属含油轴承合金
No.17导杆不锈钢φ12～φ50：工业用镀铬
No.18垫片铝合金铬酸盐
No.19活塞铝合金铬酸盐
No.20磨损缩醛树脂

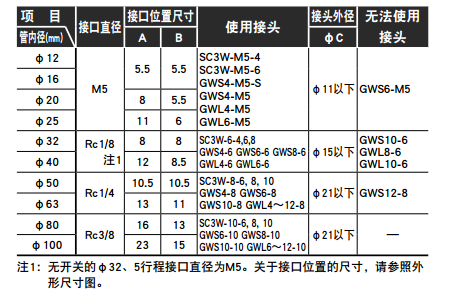

CKD附导轨超小型气缸在使用时，如超出容许水平负载、容许旋转转矩的范围，将会导致破损等发生。不要用于推进器、升降机等具有冲击性的水平负载的用途。在行程途中挤压使用时，请在使推力在端板上作用于活塞杆的方向的状态下使用。夹具等在行程途中挤压时，推力作用于端板上，若在偏心位置进行挤压，则可能会造成零组件破损，请用活塞杆的轴心使用。在气缸开关附近有铁板等磁体时，会造成本产品故障，请将该类物品远离气缸表面10mm以上。（全口径均相同）气缸靠近时会造成气缸开关故障，请远离气缸表面以下距离：（全口径均相同），配管时请务必加装速度控制器。可使用的配管接头有限制，使用时请参照下面：


SC3W-M5-4
SC3W-M5-6
GWS4-M5-S
GWS4-M5
GWL4-M5
GWL6-M5
SC3W-6-4
SC3W-6-6
SC3W-6-8
GWS4-6
GWS6-6
GWS8-6
GWL4-6
GWL6-6
SC3W-8-6
SC3W-8-8
SC3W-8-10
GWS4-8
GWS6-8
GWS10-8
GWL4-8
GWL5-8
GWL6-8
GWL7-8
GWL8-8
GWL9-8
GWL10-8
GWL11-8
GWL12-8
SC3W-10-6
SC3W-10-8
SC3W-10-10
GWS6-10
GWS8-10
GWS10-10
GWL6-10
GWL7-10
GWL8-10
GWL9-10
GWL10-10
GWL11-10
GWL12-10
GWS6-M5
GWS10-6
GWL8-6
GWL10-6
GWS12-8
不要在端板面上留下影响平面度的伤痕等。将端板上所安装的对方的平面度控制在0.05mm以下。容许吸收能量值请在容许吸收能量的范围内使用。超过容许吸收能量的范围使用时，请另外设置缓冲装置。有关容许吸收能量值，请参照规格栏。请勿拆卸本产品。CKD附导轨超小型气缸如被拆卸，可能无法继续保持其原有性能。

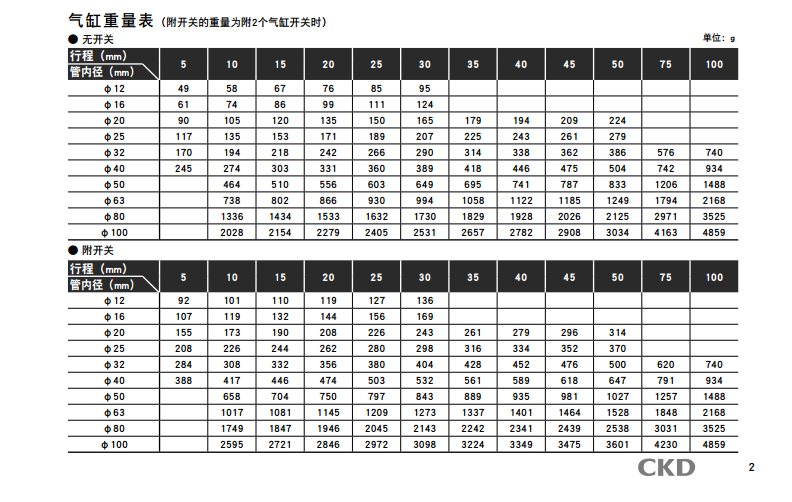

CKD附导轨超小型气缸重量表
